Úvahy o konštrukcii vonkajších hadíc v systémoch odvodňovania baní

Špeciálne banské vonkajšie odvodňovacie hadice predstavujú kritické komponenty infraštruktúry v banských operáciách, zodpovedné za prepravu vody, kalu a iných tekutín z podzemných diel alebo otvorených jám do čistiarní alebo vypúšťacích miest. Konštrukcia týchto špecializovaných hadíc musí riešiť jedinečné výzvy, ktoré predstavuje banské prostredie, vrátane abrazívnych materiálov, chemickej expozície, extrémnych tlakov a náročných podmienok inštalácie. Tento komplexný sprievodca skúma kľúčové aspekty konštrukcie špeciálne banské vonkajšie odvodňovacie hadice , ktorá poskytuje podrobné informácie o výbere materiálu, stratégiách vystuženia a konštrukčných prvkoch, ktoré zaisťujú spoľahlivý výkon v najnáročnejších aplikáciách odvodňovania na svete.

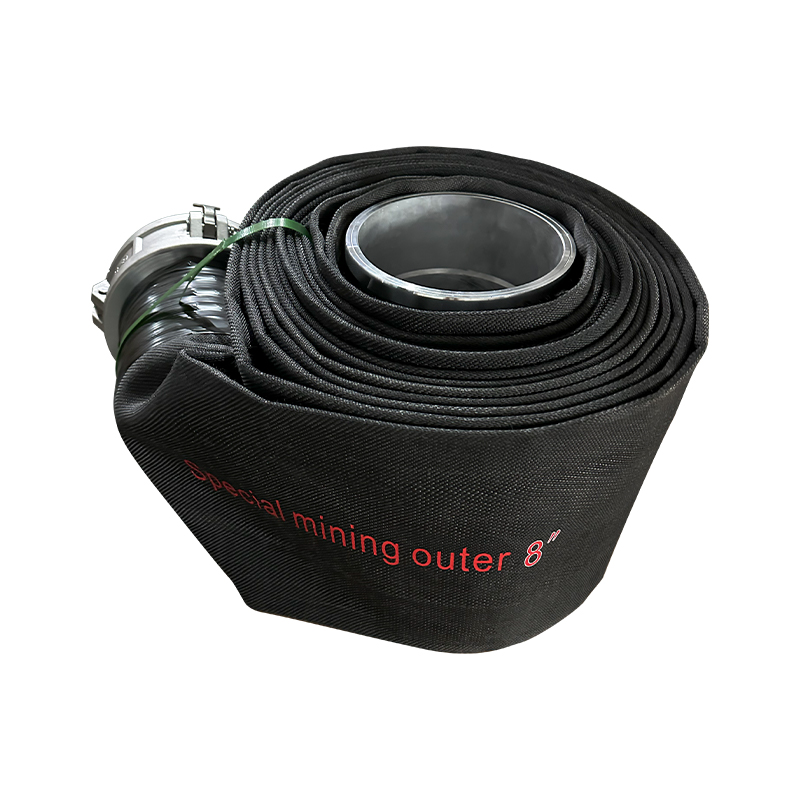

8-palcová vonkajšia drenážna plochá hadicová rúrka odolná voči banskému tlaku s konektormi Storz

Základné konštrukčné vrstvy hadíc a ich funkcie

Konštrukcia špeciálne banské vonkajšie odvodňovacie hadice zahŕňa viacero špecializovaných vrstiev, z ktorých každá slúži odlišným funkciám, ktoré spoločne určujú výkonové charakteristiky hadice, odolnosť a životnosť. Pochopenie týchto konštrukčných vrstiev a ich interakcií poskytuje základ pre výber vhodných hadíc pre špecifické banské aplikácie a prevádzkové podmienky. Každá vrstva musí byť skonštruovaná tak, aby odolala jedinečnému namáhaniu, s ktorým sa stretávame pri odvodňovaní ťažby, a zároveň si zachovala flexibilitu, odolnosť proti oderu a schopnosť udržať tlak počas životnosti hadice.

• Konštrukcia vnútornej rúrky: Najvnútornejšia vrstva je v priamom kontakte s dopravovanými materiálmi a vyžaduje chemickú odolnosť, ochranu proti oderu a hladkú dynamiku tekutín.
• Výstužné systémy: Viacnásobné vrstvy textilu, drôtu alebo syntetickej výstuže, ktoré poskytujú štrukturálnu pevnosť a schopnosť udržať tlak.
• Materiály krytu: Vonkajšia ochranná vrstva chrániaca pred environmentálnymi faktormi, oderom, poškodením nárazom a poveternostnými vplyvmi.
• Spojovacie rozhrania: Kritické adhézne body medzi rôznymi vrstvami, ktoré zabraňujú delaminácii pri tlakovom cykle a mechanickom namáhaní.
• Integrácia koncovky: Špecializované ukončovacie systémy, ktoré zaisťujú bezpečné spojenie pri zachovaní integrity hadice v miestach pripojenia.

Výber materiálu pre extrémne podmienky ťažby

Výber vhodných materiálov pre špeciálne banské vonkajšie odvodňovacie hadice vyžaduje starostlivé zváženie špecifických chemických, fyzikálnych a environmentálnych problémov, ktoré sa vyskytujú v banských aplikáciách. Rôzne banské operácie predstavujú jedinečné kombinácie abrazívnych pevných látok, chemického zloženia, teplotných extrémov a mechanického namáhania, ktoré si vyžadujú materiálové riešenia na mieru. Pochopenie vlastností a obmedzení dostupných materiálov umožňuje optimálny výber pre špecifické požiadavky na odvodňovanie baní a prevádzkové podmienky.

• Elastoméry odolné voči oderu: Špecializované kaučukové zmesi s vylepšenými systémami plnív a polymérnymi modifikáciami pre vynikajúcu odolnosť proti opotrebovaniu.
• Chemicky odolné formulácie: Elastoméry špeciálne navrhnuté tak, aby odolali kyslej banskej vode, zásaditým podmienkam alebo špecifickým chemickým kontaminantom.
• Teplotne stabilné materiály: Zmesi, ktoré si zachovávajú flexibilitu a štrukturálnu integritu v teplotných rozsahoch vyskytujúcich sa v banských aplikáciách.
• Krycie materiály odolné voči UV žiareniu a poveternostným vplyvom: Vonkajšie zlúčeniny, ktoré chránia pred slnečnou degradáciou, vystavením ozónu a atmosférickým prvkom.
• Potravinárske a environmentálne možnosti: Špecializované materiály pre aplikácie, kde je prvoradá súlad so životným prostredím alebo kvalita vody.

Systémy výstuže pre riadenie tlaku a odolnosť

Výstužný systém predstavuje štrukturálnu chrbticu špeciálne banské vonkajšie odvodňovacie hadice určenie ich tlakových tried, pevnosti v roztrhnutí a odolnosti voči mechanickému poškodeniu. Rôzne prístupy k vystuženiu ponúkajú výrazné výhody pre špecifické tlakové rozsahy, požiadavky na flexibilitu a aplikačné podmienky. Pochopenie týchto technológií výstuže umožňuje výber hadíc s vhodnými pevnostnými charakteristikami pre tlakové profily a mechanické namáhanie vyskytujúce sa pri odvodňovaní baní.

• Textilné výstužné vrstvy: Viacnásobné vrstvy z vysokopevnostných syntetických tkanín poskytujúcich základné obmedzenie tlaku a flexibilitu.
• Výstuž oceľovým drôtom: Špirálovo vinuté alebo splietané oceľové drôty pre vysokotlakové aplikácie vyžadujúce maximálnu pevnosť v roztrhnutí.
• Syntetické káblové systémy: Vysokopevnostné syntetické vlákna ponúkajúce odolnosť proti korózii a vynikajúci pomer pevnosti a hmotnosti.
• Hybridné prístupy posilňovania: Kombinácie rôznych výstužných materiálov optimalizované pre špecifické požiadavky na výkon.
• Integrácia špirálového drôtu: Zabudované drôtené špirály, ktoré zabraňujú kolapsu v podmienkach vákua pri zachovaní flexibility.

Porovnávacia analýza typov konštrukcií hadíc pre banské aplikácie

Výber optimálnej konštrukcie pre špeciálne banské vonkajšie odvodňovacie hadice vyžaduje pochopenie toho, ako fungujú rôzne konštrukčné prístupy v kľúčových parametroch výkonu relevantných pre ťažobné aplikácie. Každý typ konštrukcie ponúka výrazné výhody a obmedzenia v oblastiach, ako je tlaková kapacita, odolnosť proti oderu, flexibilita a chemická kompatibilita. Nižšie uvedená tabuľka porovnáva najbežnejšie typy konštrukcií hadíc, aby poskytla informácie o výbere na základe špecifických požiadaviek na odvodňovanie baní a prevádzkových podmienok:

Toto porovnanie ukazuje, prečo je pri výbere konštrukčných typov nevyhnutné porozumieť špecifickým požiadavkám aplikácie špeciálne banské vonkajšie odvodňovacie hadice v rôznych banských prostrediach a prevádzkových podmienkach.

Technológie odolnosti proti oderu a ochrana proti opotrebovaniu

Odolnosť voči oderu predstavuje jednu z najdôležitejších výkonnostných požiadaviek špeciálne banské vonkajšie odvodňovacie hadice , pretože dopravované materiály často obsahujú ostré, tvrdé častice, ktoré rýchlo degradujú bežné materiály hadíc. Pokročilé technológie odolnosti proti oderu využívajú viaceré stratégie na predĺženie životnosti v týchto náročných aplikáciách, pričom kombinujú inovácie v oblasti materiálovej vedy s konštrukčnými prvkami, ktoré spoločne minimalizujú opotrebovanie a maximalizujú prevádzkovú životnosť. Pochopenie týchto ochranných mechanizmov umožňuje výber hadíc s vhodnou odolnosťou proti opotrebovaniu pre špecifické vlastnosti kalu a prevádzkové podmienky.

• Zloženie zlúčenín odolných voči opotrebovaniu: Špecializované elastomérne zmesi s vylepšenými systémami plnív a polymérnymi modifikáciami pre vynikajúcu odolnosť proti oderu.
• Prísady do keramiky a tvrdých častíc: Integrácia ultratvrdých materiálov do elastomérových matríc na vytvorenie kompozitných materiálov s výnimočnými charakteristikami opotrebovania.
• Systémy indikátorov opotrebovania: Strategické konštrukčné prvky, ktoré poskytujú vizuálne varovania pred dosiahnutím kritickej úrovne opotrebovania.
• Smerová optimalizácia opotrebovania: Konštrukčné prístupy, ktoré zohľadňujú špecifické vzory opotrebovania v rôznych konfiguráciách inštalácie.
• Vymeniteľné opotrebiteľné komponenty: Dizajn zahŕňajúci obetné prvky, ktoré je možné vymeniť bez výmeny celej zostavy hadice.

Chemická kompatibilita a odolnosť voči životnému prostrediu

Chemické prostredie v banských prevádzkach predstavuje významné výzvy špeciálne banské vonkajšie odvodňovacie hadice , pričom chemické zloženie vody sa medzi rôznymi baňami a dokonca aj v rámci tej istej prevádzky v priebehu času dramaticky líši. Kyslé banské odvodňovanie, alkalické spracovateľské chemikálie a rôzne prísady používané pri spracovaní minerálov môžu rýchlo degradovať nekompatibilné materiály hadíc. Pochopenie požiadaviek na chemickú kompatibilitu a výber hadíc s vhodným materiálovým zložením je nevyhnutný na zabezpečenie dlhej životnosti a zabránenie neočakávaným poruchám v chemicky agresívnom banskom prostredí.

• Úvahy o odolnosti voči pH: Materiálové zloženie špeciálne navrhnuté tak, aby vydržalo kyslé (nízke pH) alebo zásadité (vysoké pH) podmienky.
• Chemická odolnosť voči oxidácii: Ochrana proti chemikáliám, ako je chlór, peroxid vodíka alebo iné oxidačné činidlá používané pri spracovaní minerálov.
• Kompatibilita uhľovodíkov a rozpúšťadiel: Odolnosť voči olejom, palivám a rozpúšťadlám, ktoré môžu byť prítomné v banských operáciách.
• Teplotno-chemické interakcie: Pochopenie toho, ako sa chemická odolnosť mení s teplotnými výkyvmi v banských aplikáciách.
• Environmentálne vyhovujúce materiály: Formulácie, ktoré zabraňujú vyplavovaniu škodlivých látok pre environmentálne citlivé aplikácie.

Úvahy o spojovacích systémoch a koncovkách

Spojovacie systémy a koncové armatúry pre špeciálne banské vonkajšie odvodňovacie hadice predstavujú kritické body, kde často dochádza k poruchám, ak nie sú správne skonštruované a nainštalované. Tieto ukončovacie systémy musia udržiavať integritu hadice a zároveň poskytovať bezpečné spojenia bez únikov, ktoré odolajú mechanickému namáhaniu, tlakovým cyklom a environmentálnym výzvam, s ktorými sa stretávame v banských aplikáciách. Pochopenie dostupných technológií pripojenia a ich vhodných aplikácií zaisťuje spoľahlivý výkon a zjednodušuje údržbu počas celej životnosti hadice.

• Pripojenia typu svorky: Tradičné spôsoby pripojenia pomocou hadicových svoriek alebo páskovacích systémov pre aplikácie s nižším tlakom.
• Systémy skrutkových prírub: Odolné prírubové spoje pre vysokotlakové aplikácie vyžadujúce bezpečný výkon bez únikov.
• Rýchlospojky: Špecializované spojky, ktoré uľahčujú rýchle pripojenie a odpojenie pre mobilné zariadenia alebo dočasné inštalácie.
• Systémy Camlock a Twist-Lock: Mechanické uzamykacie systémy poskytujúce bezpečné spojenia bez nástrojov pre často prestavované systémy.
• Vlastné vzory ukončenia: Koncovky navrhnuté pre špecializované aplikácie vyžadujúce jedinečné geometrie alebo materiály spojov.

Bezpečnostné prvky a systémy prevencie porúch

Začlenenie vhodných bezpečnostných prvkov a systémov prevencie porúch špeciálne banské vonkajšie odvodňovacie hadice je nevyhnutný na ochranu personálu, vybavenia a životného prostredia v banských prevádzkach. Tieto bezpečnostné systémy riešia rôzne režimy porúch prostredníctvom navrhnutých riešení, ktoré buď úplne zabraňujú poruchám, alebo poskytujú varovanie predtým, než dôjde ku katastrofickým poruchám. Pochopenie týchto bezpečnostných prvkov umožňuje výber hadíc s vhodnou úrovňou ochrany pre špecifické rizikové profily a prevádzkové požiadavky.

• Návrhy na prevenciu prasknutia: Konštrukčné prvky, ktoré obsahujú poruchy hadíc v rámci bezpečných parametrov, čím sa zabráni násilným prasknutiam.
• Systémy rozptylu statickej elektriny: Vodivé prvky, ktoré zabraňujú vzniku statickej elektriny pri manipulácii s horľavými materiálmi.
• Vizuálne indikátory opotrebovania: Strategické konštrukčné prvky, ktoré poskytujú jasné vizuálne upozornenia, keď sa opotrebovanie blíži ku kritickej úrovni.
• Výpočty bezpečnostných faktorov: Technické prístupy, ktoré zaisťujú, že hadice prekračujú požiadavky na minimálny tlak s primeranými bezpečnostnými rezervami.
• Kompatibilita núdzového vypnutia: Návrhy, ktoré sa integrujú s núdzovými systémami riadenia toku pre rýchlu izoláciu počas porúch.

FAQ

Aká je typická životnosť banských odvodňovacích hadíc?

Životnosť špeciálne banské vonkajšie odvodňovacie hadice sa výrazne líši v závislosti od viacerých faktorov vrátane prevádzkových podmienok, výberu materiálu a postupov údržby. V typických banských podmienkach s miernym odieraním a správnou inštaláciou poskytujú vysokokvalitné hadice vo všeobecnosti 2-5 rokov spoľahlivej služby. Avšak pri extrémne abrazívnych aplikáciách s vysokým obsahom pevných látok sa životnosť môže znížiť na 6-18 mesiacov napriek optimálnej údržbe. Medzi kľúčové faktory ovplyvňujúce životnosť patrí abrazivita dopravovaných materiálov, profily prevádzkového tlaku, chemické prostredie, inštalačné postupy a programy preventívnej údržby. Pravidelná kontrola a proaktívna výmena na základe zavedených indikátorov opotrebovania zvyčajne poskytujú najhospodárnejší prístup k riadeniu hadíc v banských prevádzkach.

Ako určím vhodný menovitý tlak pre banské odvodňovacie hadice?

Určenie vhodného menovitého tlaku pre špeciálne banské vonkajšie odvodňovacie hadice vyžaduje analýzu viacerých prevádzkových parametrov vrátane maximálneho tlaku v systéme, tlakových špičiek, bezpečnostných faktorov a budúcich úprav systému. Menovitý pracovný tlak by mal presahovať maximálny predpokladaný prevádzkový tlak o bezpečnostný faktor zvyčajne v rozsahu od 3:1 do 4:1 pre banské aplikácie, aby sa zohľadnili tlakové rázy, účinky vodného rázu a potenciálne abnormality systému. Okrem toho je potrebné zvážiť podmienky vákua, ktoré sa môžu vyskytnúť počas spúšťania alebo vypínania systému. Konzultácia s technickými špecifikáciami, výkonnostnými krivkami čerpadiel a konštrukčnými parametrami systému zaisťuje výber hadíc s vhodnými tlakovými menovitými hodnotami pre špecifické banské odvodňovacie aplikácie.

Aké sú najdôležitejšie faktory pri výbere hadíc pre aplikácie s abrazívnym kalom?

Pri výbere špeciálne banské vonkajšie odvodňovacie hadice pre aplikácie abrazívnych kalov patria medzi najkritickejšie faktory odolnosť vnútornej vložky proti oderu, dizajn výstuže pre tlakovú izoláciu, flexibilita pri inštalácii a prevádzke a kompatibilita so špecifickými chemickými vlastnosťami kalu. Prvoradým hľadiskom by mala byť odolnosť proti oderu, pričom výber je založený na tvrdosti, veľkosti a koncentrácii abrazívnych častíc v suspenzii. Konštrukcia hadice by mala minimalizovať turbulencie na vnútornom povrchu a zároveň poskytovať dostatočnú štrukturálnu integritu, aby odolala prevádzkovému tlaku aj mechanickému namáhaniu typickému v banskom prostredí. Okrem toho by hadica mala ponúkať vhodnú flexibilitu pre geometriu inštalácie pri zachovaní odolnosti proti zalomeniu počas prevádzky.

Dajú sa banské odvodňovacie hadice opraviť, alebo sa musia pri poškodení vymeniť?

Či už špeciálne banské vonkajšie odvodňovacie hadice môže byť opravená alebo musí byť vymenená v závislosti od rozsahu a miesta poškodenia, typu konštrukcie hadice a kritickosti aplikácie. Menšie poškodenie krytu je možné často opraviť pomocou špeciálnych záplatovacích materiálov, zatiaľ čo poškodenie výstužných vrstiev alebo vnútornej trubice zvyčajne vyžaduje výmenu. Väčšina výrobcov poskytuje špecifické pokyny na opravy pre svoje výrobky, pričom niektorí ponúkajú certifikované opravárenské služby pre hadice vysokej hodnoty. Pre kritické aplikácie alebo hadice pracujúce pri vysokých tlakoch sa vo všeobecnosti odporúča výmena pred opravou z bezpečnostných dôvodov. Stanovenie jasných kritérií opráv/výmeny na základe protokolov hodnotenia poškodenia zabezpečuje konzistentné rozhodovanie pri zachovaní bezpečnosti a spoľahlivosti pri banských odvodňovacích operáciách.

Aké certifikácie a normy platia pre banské odvodňovacie hadice?

Špeciálne banské vonkajšie odvodňovacie hadice sa zvyčajne vyrábajú podľa rôznych medzinárodných noriem a môžu mať certifikácie špecifické pre banské aplikácie. Spoločné normy zahŕňajú ISO 1401 (gumené hadice na nasávanie a vypúšťanie vody), ISO 4642 (gumené hadice na nasávanie a vypúšťanie vody s vloženými vláknami) a rôzne špecifikácie výrobcov, ktoré prekračujú základné štandardné požiadavky. Okrem toho môžu hadice niesť certifikácie MSHA (Správa bezpečnosti a zdravia v bani) na použitie v podzemných banských aplikáciách, kde je bezpečnosť prvoradá. Ďalšie relevantné certifikácie môžu zahŕňať hodnotenia odolnosti voči ohňu pre špecifické banské prostredia, certifikácie elektrickej vodivosti pre aplikácie zahŕňajúce horľavé materiály a certifikácie environmentálnej zhody pre prevádzky v citlivých oblastiach. Overenie príslušných certifikácií zabezpečuje, že hadice spĺňajú špecifické regulačné a bezpečnostné požiadavky banskej prevádzky.
